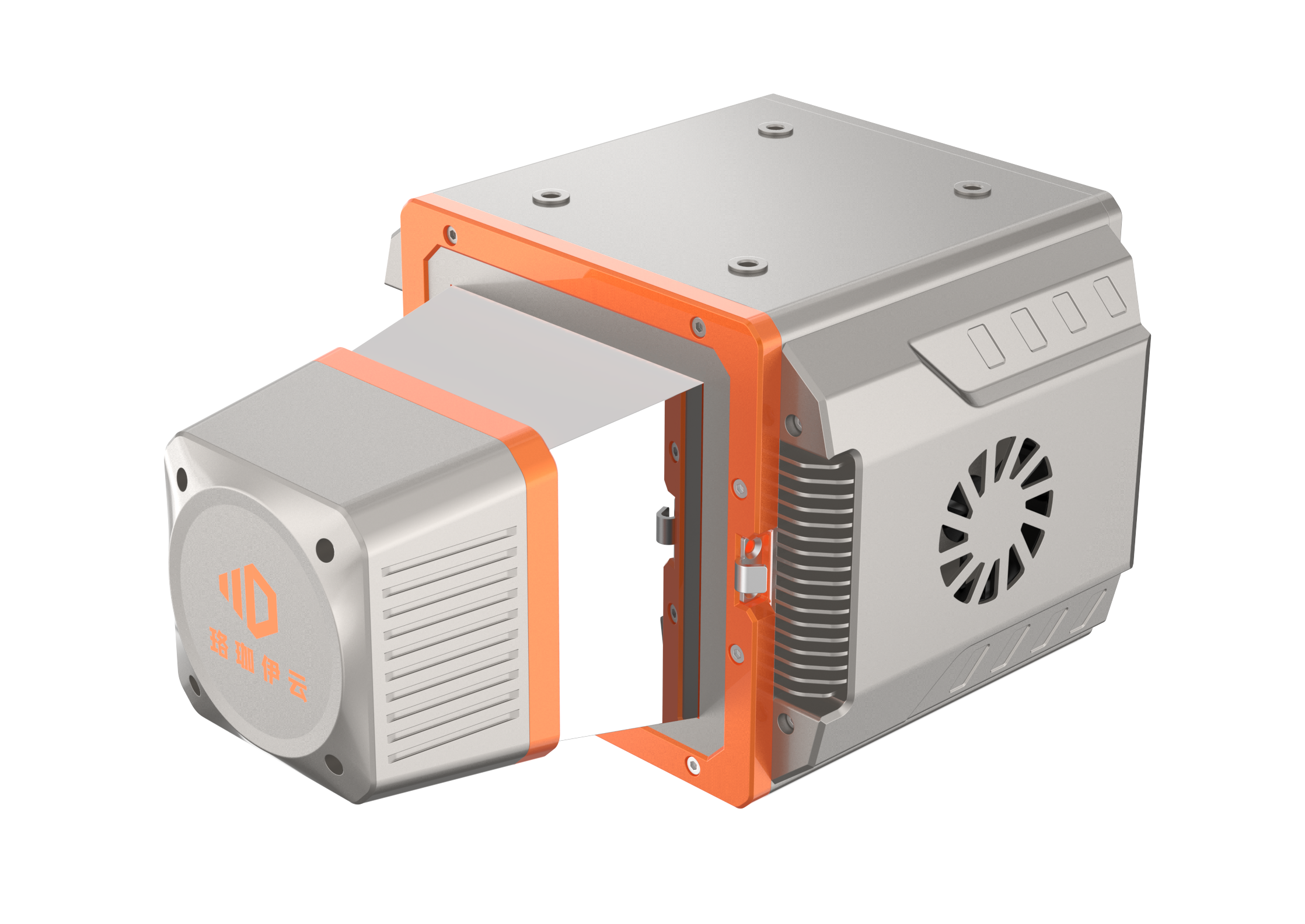

PRO-360车载激光扫描仪高精度车载激光扫描仪，具有千米级测距量程、百米级动态范围、毫米级测距精度的高性能特点。
Product Introduction
产品介绍
PRO-360扫描仪是一款高精度车载激光扫描仪，其中的高重频测距模块、高速扫描棱镜模块以及高精度测角模块等关键核心部件均为自主研制，拥有自主知识产权。设备具有千米级测距量程、百米级动态范围、毫米级测距精度的高性能特点。设备可广泛应用于隧道三维结构检测、铁路既有线测量检测、路面病害检测、道路资产盘查等工作领域。
Specification parameter
规格参数
光学参数
| 激光等级 | 1 级 |
| 激光波长 | 1550nm |
| 光束发散度 | 0.5mrad |
| 测量范围 | 10m~1500m@80% |
| 激光发射频率 | 最高2000K |
| 扫描视场角 | 360° |
| 角分辨率 | 0.001° |
| 测距方式 | 脉冲-相位式 |
| 扫描线频率 | 25~200线/秒 |
激光测量
| 重复精度 | 1mm@30m( 1σ );3mm@100m( 1σ ) |
| 多回波 | 典型7次回波 |
| 灰度 | 8bit（辐射校正） |
尺寸
| 设备重量 | 约3.6kg(仅激光扫描仪) |
| 尺寸 | 长*宽*高:268*188*150mm |
工作环境
| 操作温度 | -20℃~ +50℃ |
| 存储温度 | -20℃~ +50℃ |
| 光线条件 | 自然环境 |
| 湿度 | 无冷凝 |
| 防护等级 | IP64 |
电源
| 额定电压 | 24VDC(满足 20V~32V 输入范围) |
| 功耗 | 约70W |
数据接口
| TCP/IP | 千兆网 |
| PPS同步信号 | 下降沿有效(TTL电平) |
| GNSS 信号接收 | RX(RS-232电平) |
