跨越竹林深海|高穿透性FT800助力极端测区环境地形测绘

珞珈伊云 | 2023 05-26

背景

由于资源配置和经济发展的不平衡及电网调峰填谷等需要，在我国发展抽水蓄能电站已势在必行。抽水蓄能电站具有调峰填谷、紧急事故备用、调频、调相等独特作用，投入运营后能够产生显著的经济和生态环境效益，必将成为我国电力工业中不可缺少的重要组成部分。“十三五”以来，抽水蓄能电站的建造有力服务了国家“六稳”“六保”工作，各地受国家政策号召现拟建设抽水蓄能发电站。在此背景下，前期地形测绘就显得尤为重要。

前言

对于地形条件复杂、人员难以通行的地区，传统的地形测绘方法在作业过程中存在着诸多限制，如施工难度大、效率低、周期长等。机载激光雷达测绘技术数字化、精确、快速、不接触的特点正好可以规避这类问题。

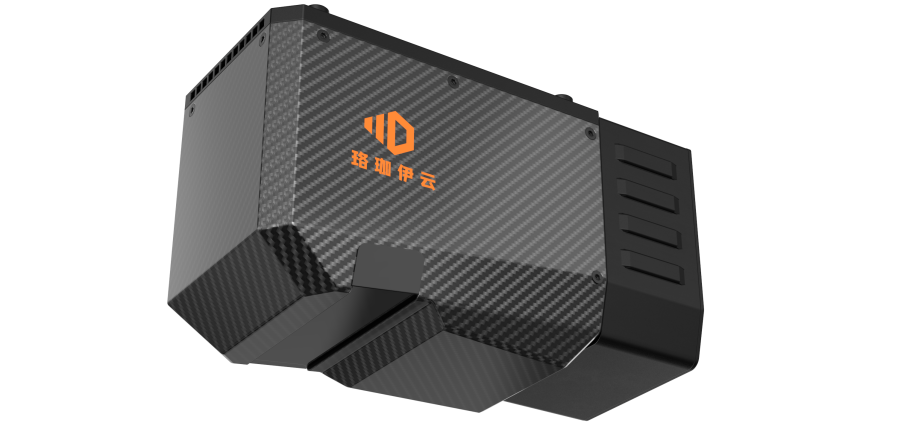

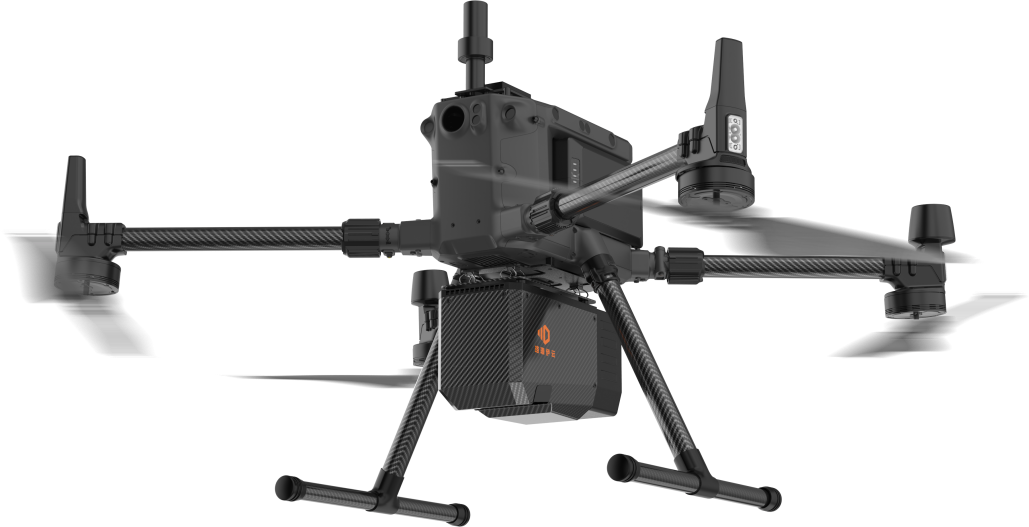

大疆M300无人机搭载珞珈伊云FT800机载激光雷达系统

案例分享

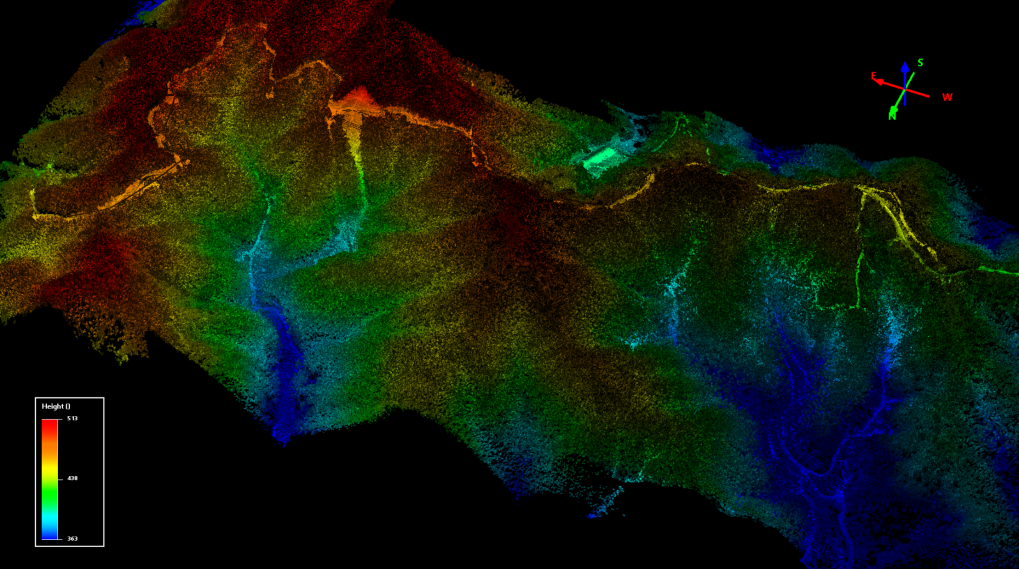

近日，武汉珞珈伊云光电技术有限公司受到湖南中云图科技有限公司邀请，使用大疆M300无人机挂载珞珈伊云FT800机载激光雷达系统，在湖南省某地进行高精度地形数据获取。此次作业仅飞行一个架次，用时20分钟时间便获取了1平方公里范围的高精度点云数据。

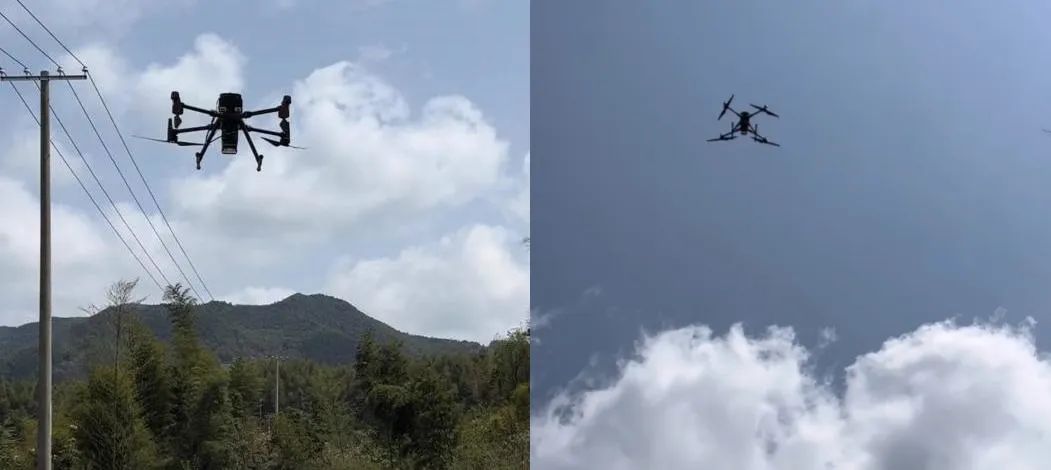

飞测现场

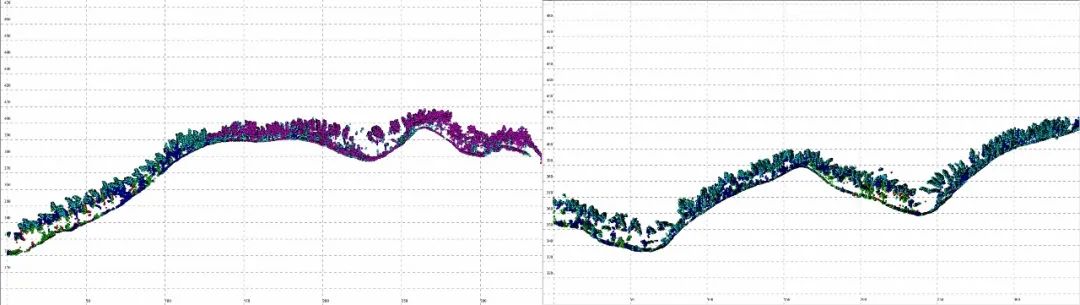

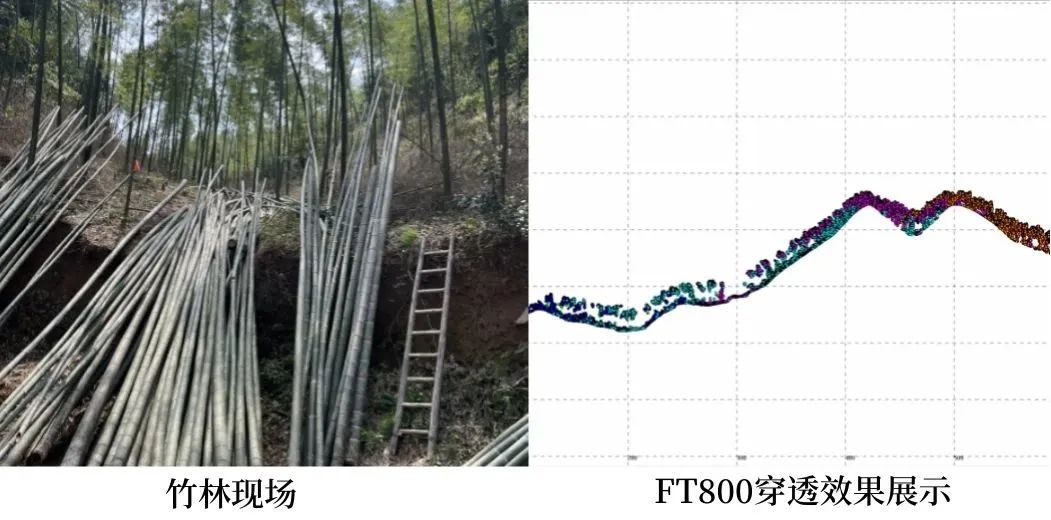

作业现场山高林密，且测区内绝大多数植被为竹林。竹子因其叶片小、密度大的特性，导致其成为激光雷达难穿透的一种植被之一。利用激光的高穿透性，在某些极端的测区环境中弥补传统地形测绘的局限性，为数字化测图提供了新的技术手段和方法。

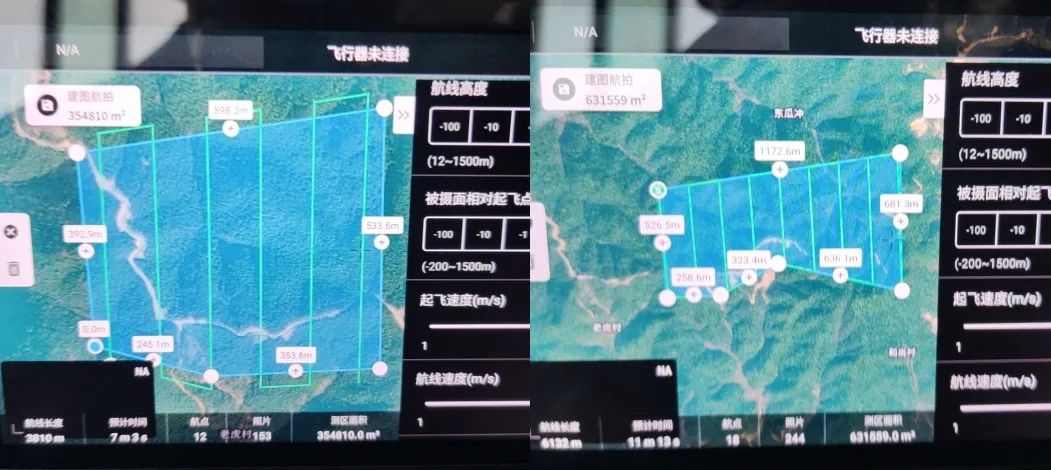

考虑到测区内最大高差可达到300米，如果M300无人机开启仿地模式飞行，一旦飞行至背坡的位置便会失去信号，无法保证飞测安全，且使用仿地模式飞行需要分区飞测，会大量增加时间成本。基于珞珈伊云FT800机载激光雷达的优秀性能，经过商议后决定，不使用仿地飞行，采用固定航高飞测，最大限度保证飞行安全以及作业效率。

测区环境(大片高密度竹林山区)
