激光扫描仪

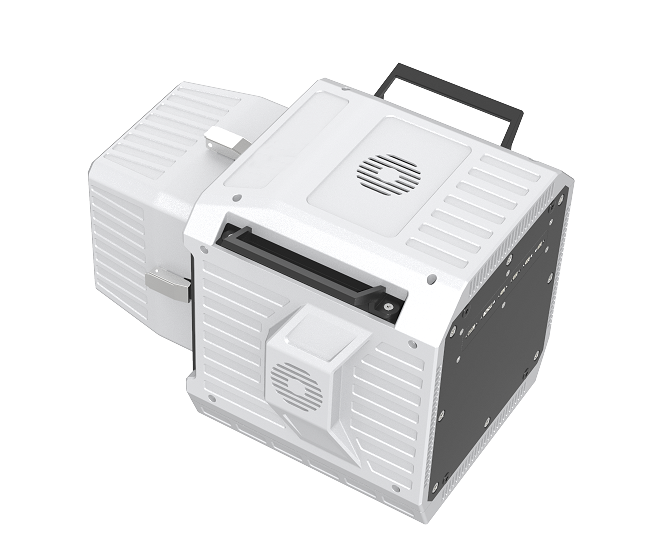

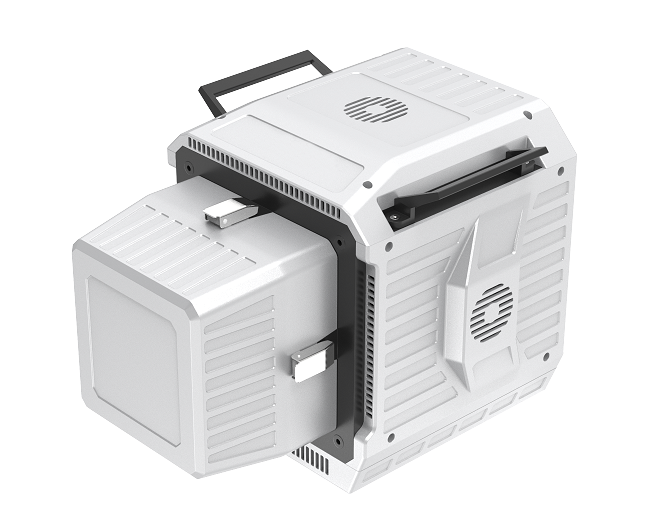

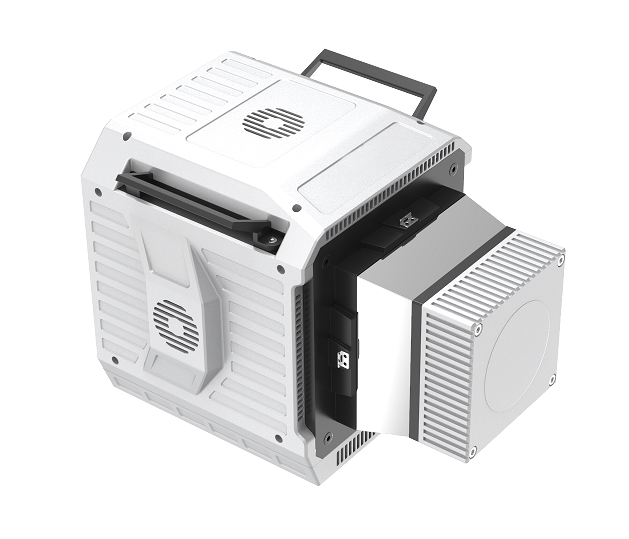

D-800车载激光扫描仪高精度车载激光扫描仪，可达扫描范围内800万点/s的高密度点云覆盖。
Product Introduction
产品介绍
D-800扫描仪是一款高精度车载激光扫描仪，设计采用塔镜式旋转扫描技术，由四套90°的塔镜式扫描模组组成360°扫描系统，主电机最高转速达到200Hz，结合每套扫描模组四面塔镜旋转，单镜头每圈可以扫描四条线，从而构成800线/s的旋转扫描模式，从而达到扫描范围内800万点/s的高密度点云覆盖。设备可广泛应用于隧道三维结构检测、铁路既有线测量检测等领域。
Specification parameter
规格参数
光学参数
|
内容 |
指标 |
|
激光等级 |
1级 |
|
激光波长 |
1550nm |
|
光束发散度 |
0.5mrad |
|
最远测量距离 |
0.5m~50m@10% |
|
激光发射频率 |
500k~8000k |
|
扫描视场角 |
360° |
|
角分辨率 |
0.001° |
|
测距方式 |
脉冲-相位式 |
|
扫描线速度 |
100~800线/秒 |
激光测量
|
重复精度 |
1mm@30m(10) |
|
回波 |
单回波 |
|
灰度 |
8bit(辐射校正) |
尺寸
|
设备重量 |
约17KG(仅激光扫描) |
|
尺寸 |
长*宽*高：383.5*279*279mm |
工作环境
|
存储温度 |
-20℃+50℃ |
|
操作温度 |
-20℃-+50℃ |
|
光线条件 |
自然环境， |
|
湿度 |
无冷凝 |
|
防护等级 |
lp65 |
电源
|
电源输入1(电路) |
24VDC/10A(24V~32V输入范围) |
|
功耗 |
约250W |
数据接口
|
TCP/IP |
千兆网 |
|
PPS同步信号 |
下降沿有效(TL电平) |
|
GNSS信号接收 |
RX(RS-232电平) |
|
编码器输入 |
RS-422(A\B\Z) |
