激光扫描仪
FT-2000H机载激光扫描仪长测距高精度机载激光扫描仪，满足多种用途开发需求。
Product Introduction
产品介绍

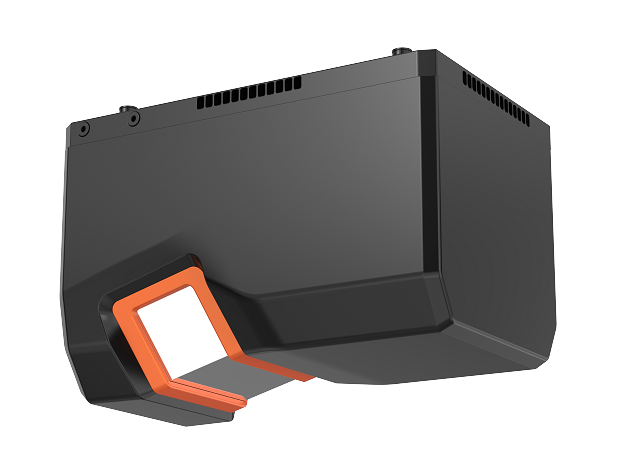

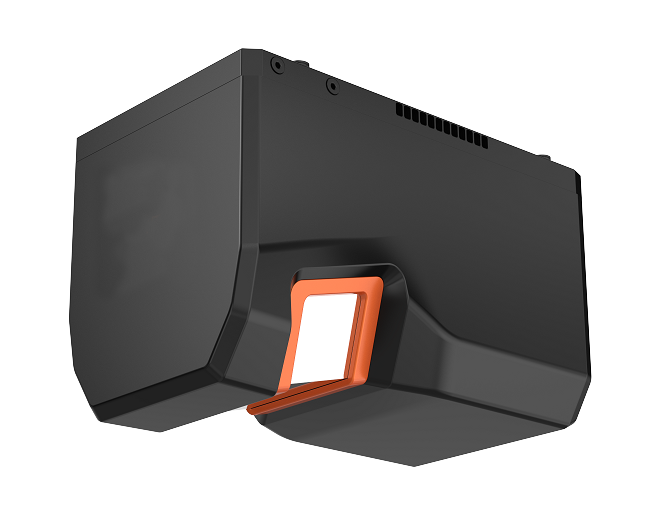

FT-2000H是一款高性能机载激光扫描仪，重约2.1kg，可灵活集成于各类无人机平台，开放数据接口支持多传感器协同作业。最远测距达2520m（80% 反射率），重复精度3mm@100m，支持16次回波，具备超强植被穿透能力；75°大视场角与最高2000kHz点频，搭配ALV(Anti-LightVelocity)即实时在线抗光速限制解算处理功能，大幅提升点云密度与作业效率。广泛应用于地形测绘、电力巡检、实景三维等领域，是长距离高精度三维地理信息采集的理想装备。
Specification parameter
规格参数
光学参数
| 内容 | 指标 |
|
激光等级 |
1级 |
|
激光波长 |
1550nm |
|
光束发散度 |
0.5mrad |
|
测量范围 |
10m~2520m@80% |
|
激光发射频率 |
100K-2000K |
|
扫措视场角 |
75° |
|
角分辨率 |
0.001° |
|
测距方式 |
脉冲-相位式 |
|
扫描线速度 |
80~40D线/秒 |
激光测量
| 重复精度 |
3mm@100m(1a) |
|
多回波 |
16次回波 |
|
灰度 |
8bit(辐射校正) |
尺寸
| 设备重量 |
≤2.1kg(仅激光扫描) |
|
尺寸 |
长*宽*高：205*127*141mm |
工作环境
| 存储温度 |
-20℃~+50℃ |
|
操作温度 |
-20℃-+50℃ |
|
光线条件 |
自然环境 |
|
湿度 |
无冷凝 |
|
防护等级 |
lp64 |
电源
| 额定电压 |
24VDC(满足20V~32V输入范围) |
|
功耗 |
约55W |
数据接口
| TCP/IP |
干兆网 |
|
PPS同步信号 |
下降沿有效(TL电平) |
|
GNSS信号接收 |
RX(TTL电平) |
