激光扫描仪

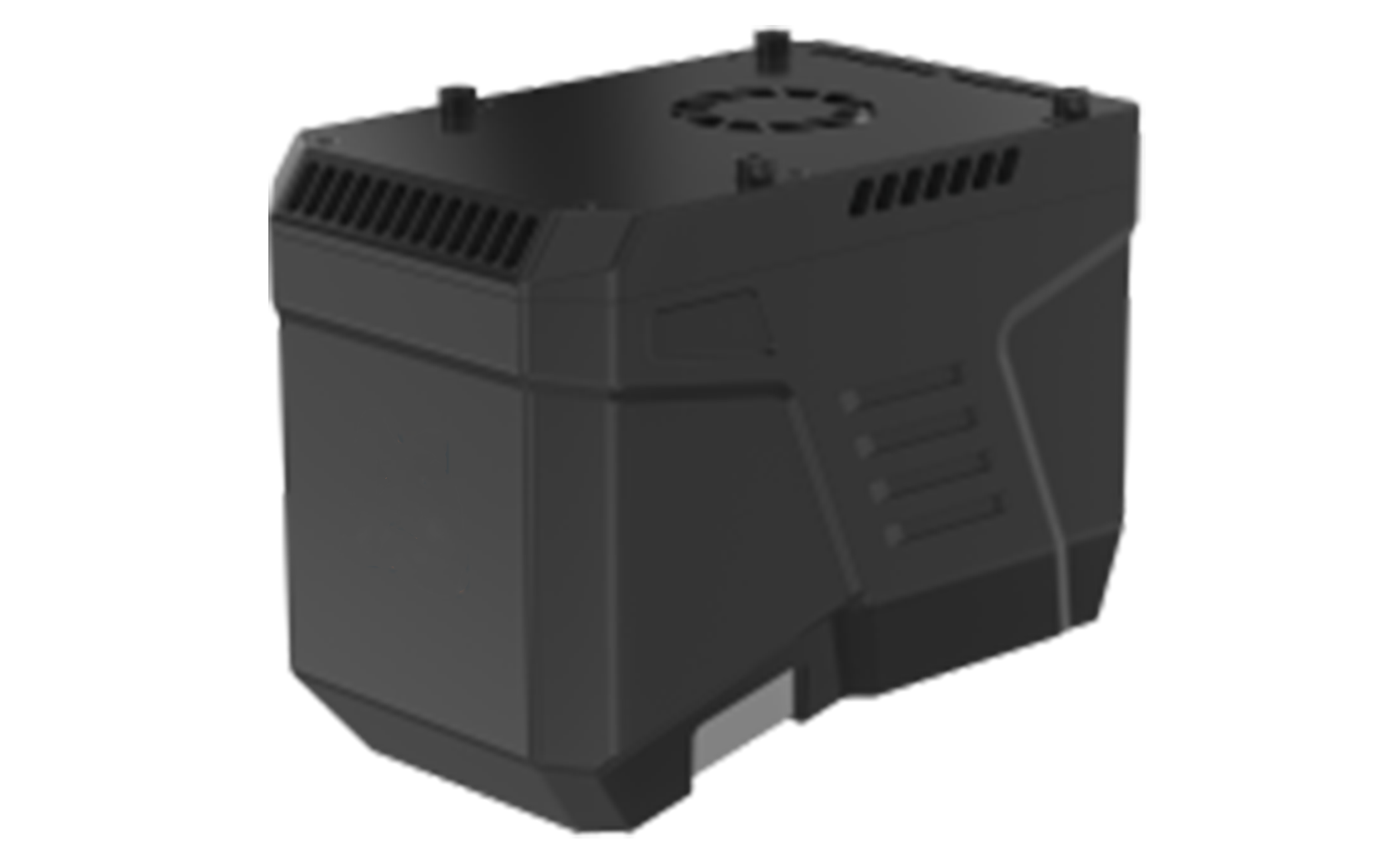

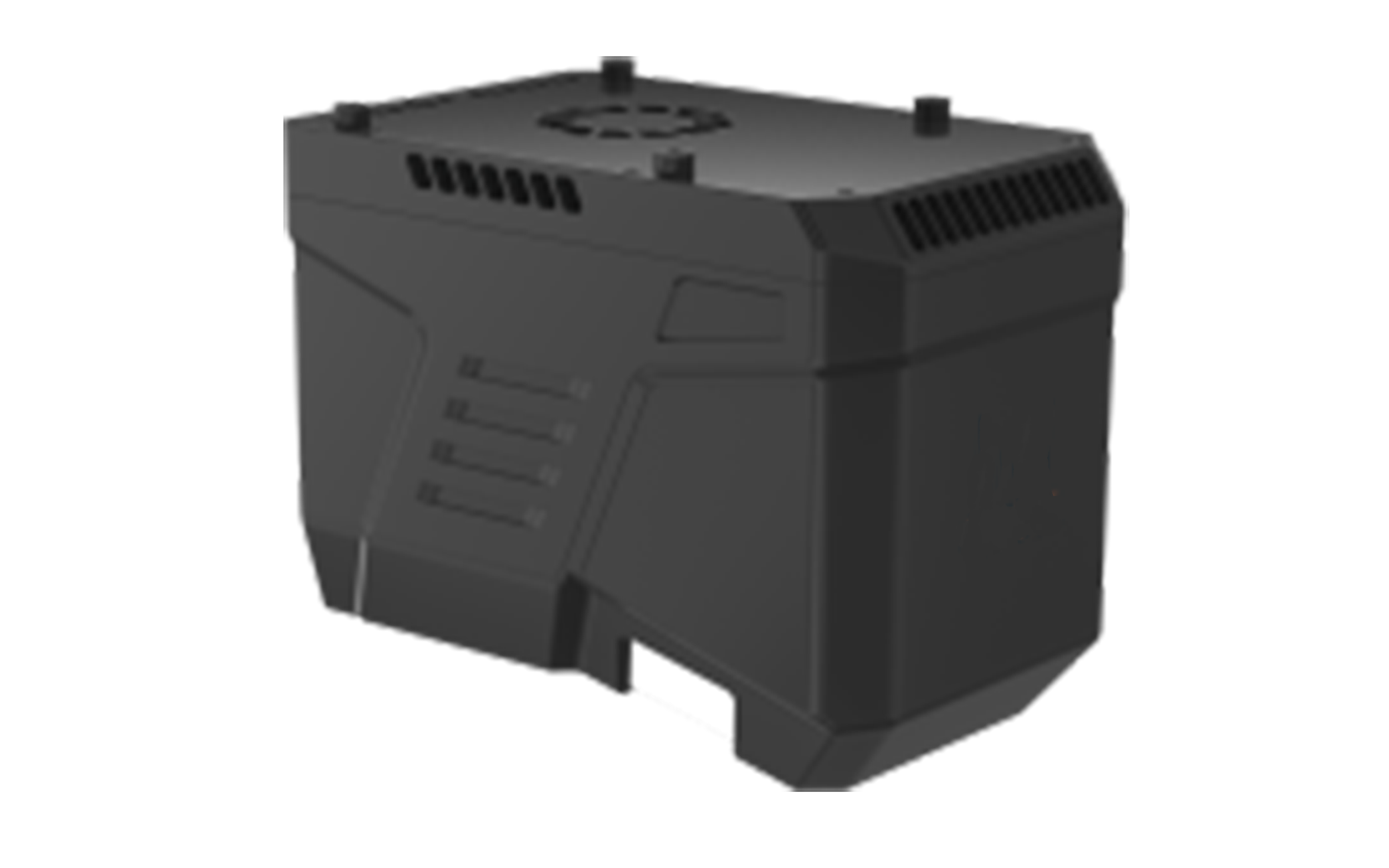

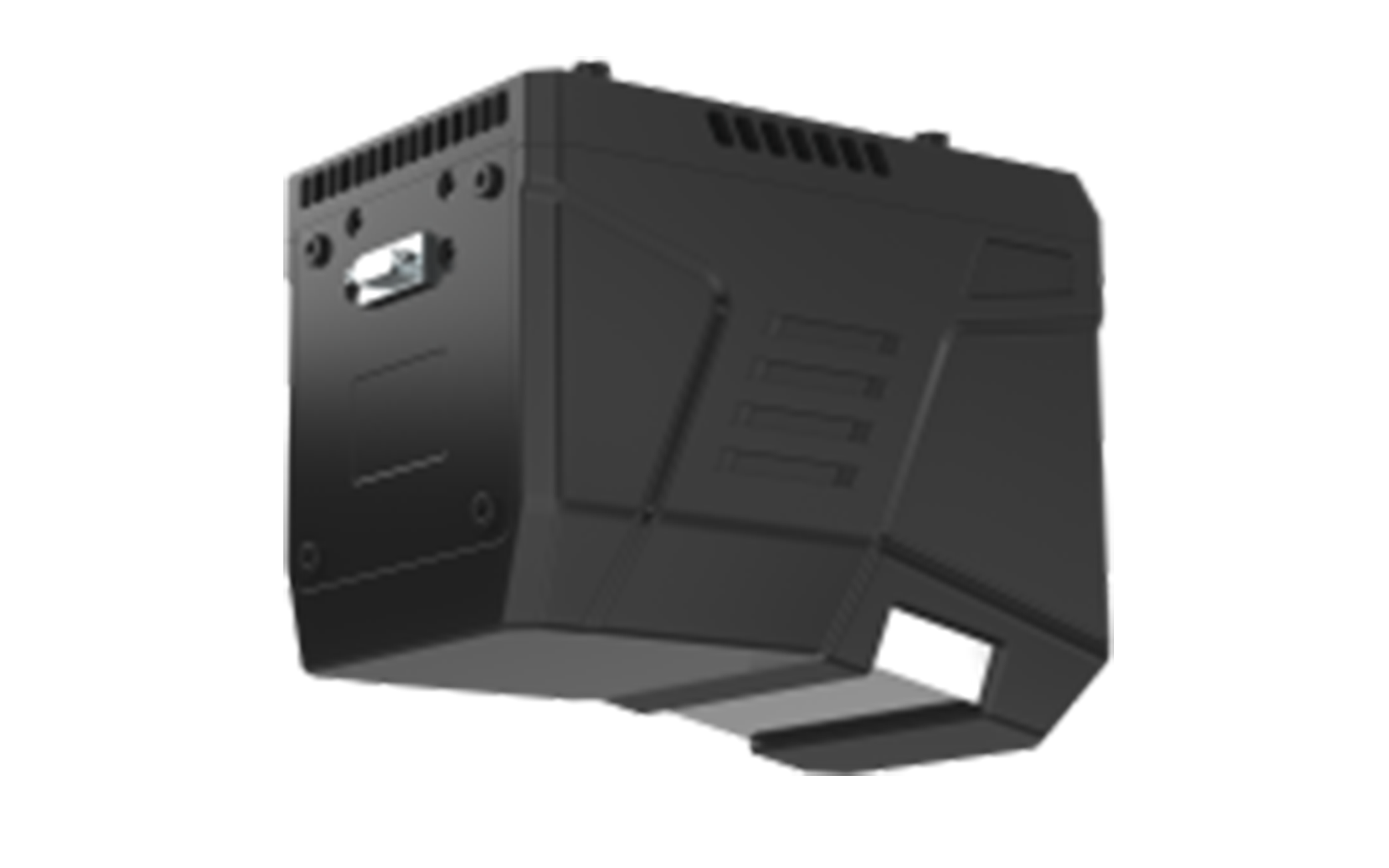

FT-1200H机载激光扫描仪中长测距高精度机载激光扫描仪，满足多种用途开发需求。
Product Introduction
产品介绍
FT-1200H是一款中长测距、高精度机载激光扫描仪，仅重约1.9kg，同时开放数据端口，支持与POS、相机等多传感器灵活组合，整机可集成于各类无人机平台，满足多样化作业场景的集成需求。依托成熟的激光探测技术，FT-1200H具备1500m长测距能力、5mm@100m重复精度与典型7次回波特性，光斑穿透力强，可精准获取林下地形。100°大视场角与最高2000kHz点频保障高效数据采集，整机广泛应用于地形测绘、电力巡检、矿山测量、应急测绘、自然资源调查、实景三维等领域。
Specification parameter
规格参数
光学参数
|
内容 |
指标 |
|
激光等级 |
1级 |
|
激光波长 |
1550nm |
|
光束发散度 |
0.5mrad |
|
测量范围 |
5m~1500m@80% |
|
激光发射频率 |
100K~2000K |
|
扫描现场角 |
100° |
|
角分辨率 |
0.001° |
|
测距方式 |
脉冲-相位式 |
|
扫描线速度 |
60~210线/秒 |
激光测量
|
重复精度 |
5mm@100m(1σ) |
|
多回波 |
典型7次回波 |
|
灰度 |
8bit（辐射校正） |
尺寸
|
设备重量 |
约1.9kg(仅激光扫描) |
|
尺寸 |
长*宽*高：180*115*145mm |
工作环境
|
存储温度 |
-20℃~+50℃ |
|
操作温度 |
-20℃~+50℃ |
|
光线条件 |
自然环境 |
|
湿度 |
无冷凝 |
|
防护等级 |
IP64 |
电源
|
额定电压 |
24VDC(满足20V~30V输入范围） |
|
功耗 |
约55W |
数据接口
|
TCP/IP |
千兆网 |
|
PPS同步信号 |
下降沿有效（TTL电平） |
|
GNSS信号接收 |
RX(TTL电平) |
