激光扫描仪
MT-HEX机载激光扫描仪廊道测绘等行业专用激光扫描仪，满足多种用途开发需求。
Product Introduction
产品介绍

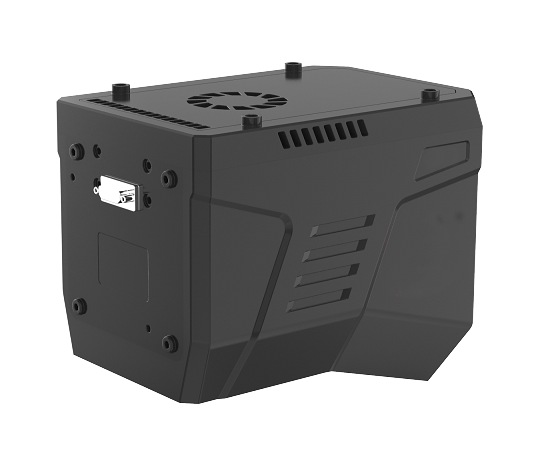

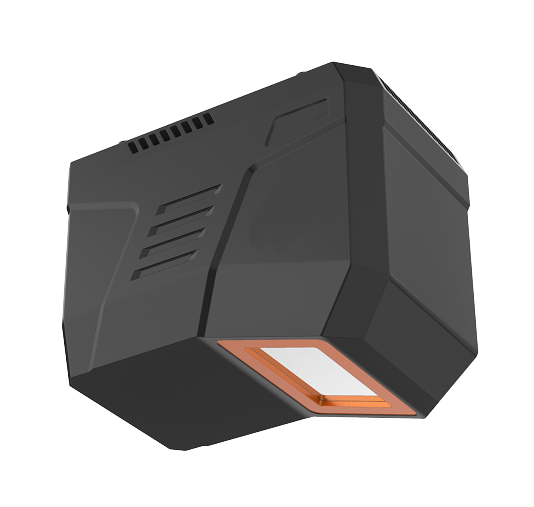

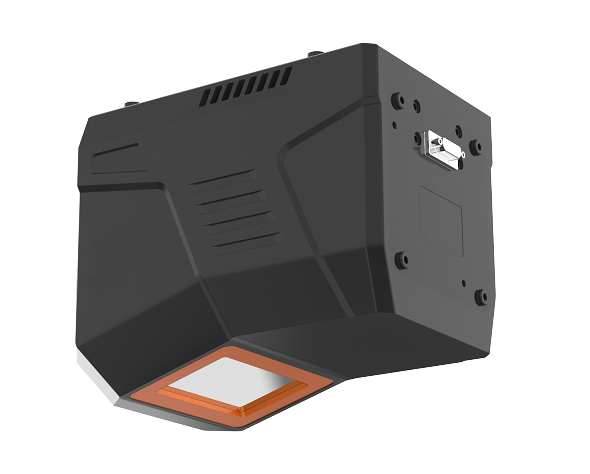

MT-HEX是一款专为廊道测绘打造的机载激光扫描仪，仅重约1.8kg，可灵活集成于各类无人机平台，开放数据接口支持多传感器协同作业。最远测距达1500m（80%反射率），重复精度5mm@100m，典型7次回波设计具备强植被穿透能力。最高600线/秒扫描线速度（可定制至900线/秒），配合2000kHz激光发射频率，实现高密度点云覆盖。旁向60°视场角搭配航向0°±10°连续倾斜扫描，可精准捕捉立体地物细节。特别适用于电力巡检、林业调查等对立面信息要求较高的场景。
Specification parameter
规格参数
光学参数
|
激光等级 |
1级 |
|
激光波长 |
1550nm |
|
光束发散度 |
0.5mrad |
|
测量范围 |
5m~1500m@80% |
|
激光发射频率 |
100K~2000K |
|
扫描视场角 |
旁向60°;航向0°、+10°、 -10° |
|
角分辨率 |
0.001° |
|
测距方式 |
脉冲-相位式 |
|
扫描线速度 |
120~600线/秒(可定制最高900线/秒) |
激光测量
|
重复精度 |
5mm@100m(1o) |
|
多回波 |
典型7次回波 |
|
灰度 |
8bit(辐射校正) |
尺寸
|
设备重量 |
约1.8kg(仅激光扫描) |
|
尺寸 |
长*宽*高：180*115*148mm |
工作环境
|
存储温度 |
-20°℃~+50℃ |
|
操作温度 |
-20℃~+50℃ |
|
光线条件 |
自然环境 |
|
湿度 |
无冷凝 |
|
防护等级 |
Ip64 |
电源
|
额定电压 |
24VDC(满足20V~30V输入范围) |
|
功耗 |
约50W |
数据接口
|
TCP/IP |
干兆网 |
|
PPS同步信号 |
下降沿有效(TTL电平) |
|
GNSS信号接收 |
RX(TTL电平) |
